海之洲水冷螺杆冷水机入住安徽某环保科公司

点击数:1972020-06-28 20:33:54


1、设计与选型

用户要求

1制冷量:800KW左右。

2、水冷螺杆机组 7℃出水。

3、给钛白生产线冷却用。

根据以上要数据和与用户沟通,及多年行业经验,推荐使用我公司HZS-770WD水冷螺杆冷水机组,标准工况下,制冷量770KW(66万大卡) ,功率:156KW可满足使用需求。

2、设备详细参数

水冷螺杆式冷水机组技术规格、性能参数表

型号

HZS

770WD

制冷量

kW

770

×103kcal/h

660

压缩机

型式

先进非对称半密双螺杆式

制冷输入功率kW

156

制冷运转电流A

271.4

容量控制

0-12.5-25-37.5-50-62.5-75-87.5

-100%(12.5%为启动)

制冷剂

R22

冷凝器

进出水管接口尺寸

DN125*2

水流量m3/h

165.6

水压降kPa

46

蒸发器

进出水管接口尺寸

DN150

水流量m3/h

132

水压降kPa

68

安全保护

报警装置

温度异常

循环水温度超过低警报并切断压缩机

电源逆相

电源相位检测防止泵浦、压缩机反转

高低压故障

压力开关检测冷媒系统压力状态

压缩机过载

热继电器保护压缩机

压缩机过热

内保护器保护压缩机

泵浦过载

热继电器保护泵

低水位警报

水流开关

短路

空气开关

温度数显西门子触摸控制器

显示状况

液晶显示

出力器选择

继电器输出

温控范围℃

4~20

温控精度℃

±1.0

外型尺寸

长mm

3780

宽mm

1300

高mm

1980

噪音值

dB(A)

64

整机重量

kg

4500

运转重量

kg

4950

注:1) 制冷工况:冷水水温度12℃,冷水出水温度7℃冷却水进水温度30℃,冷却水出水温度35℃,其它工况参数参考附表

2) 机组安全工作范围:冷冻水出水温度5~15℃;

3) 本系列机组采用进口温度控制器或可编程序PLC控制器控制

4) 电源制式:3P-380V-50Hz,允许电压波动±10%,允许相间电压差±2%

5) 噪音测定位置为距离主机正前方2m,高1.5m处,前后左右四点平均值

6) 由于技术改进外形尺寸可能会有变更,故样本尺寸仅供参考,请索取准确安装尺寸图。

3、设备部分部件配置表

序号

名   称

水冷螺杆机组准配置





品   牌

产地

备   注

1

压缩机

汉钟

上海

台湾品牌

2

PLC电脑控制器

SIEMENS

德国

彩色触模屏中文显示

3

交流接触器

LS

韩国/无锡

韩国品牌

   4

热继电器

LS

韩国/无锡

韩国品牌

   5

电源保护器

科思

无锡

无锡

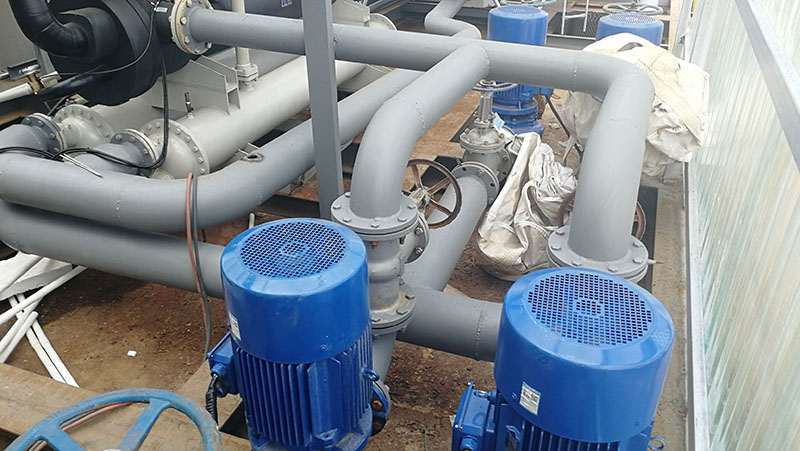

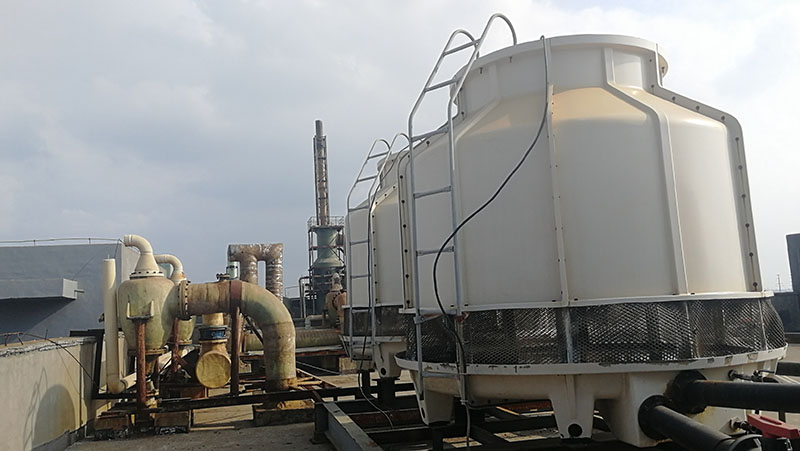

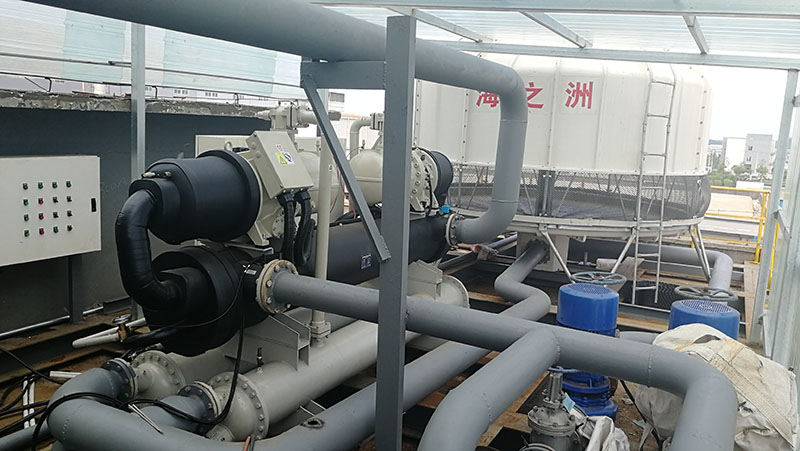

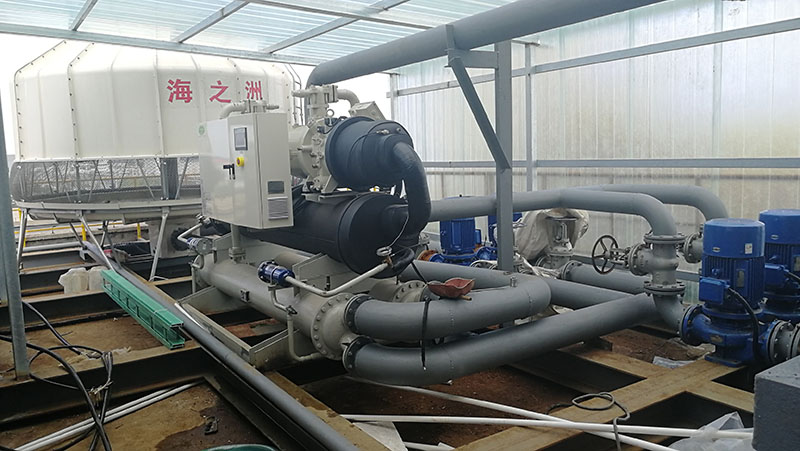

4、设备现场安装照片



5、运行效果待后续跟踪......
